Wenn es zu einem Farbversatz zwischen den einzelnen Farben oder zwischen allen Farben und schwarz kommt, kann der Versatz im Servicemenü elektronisch korrigiert werden.
Beispiel: Nach dem Tausch einer Trommeleinheit (schwarz) ist bei Ausdrucken im Modus „Farbe“ eine unscharfe Ausgabe vorhanden, da die schwarze Schrift durch einen Scan als Farbmischung ausgegeben wird und ein Versatz korrigiert werden muss.
Servicemenü starten

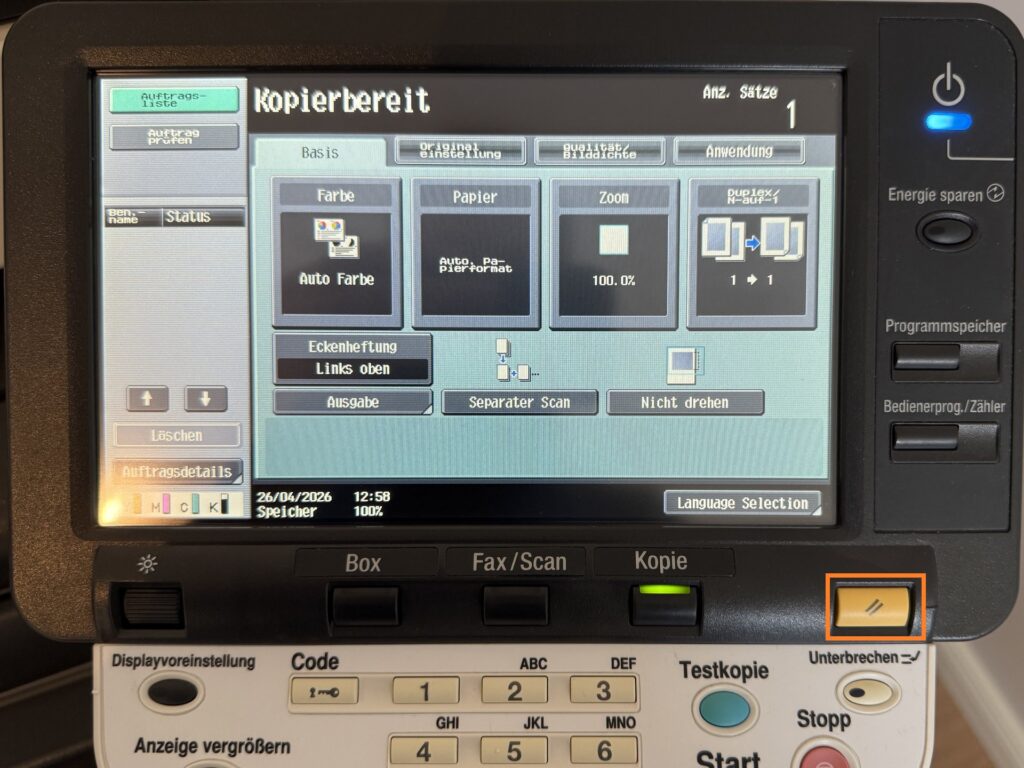

Der Drucker befindet sich im Status „Kopierbereit“.
Ggf. mit Taste „Unterbrechen“ in den Startbildschirm wechseln.

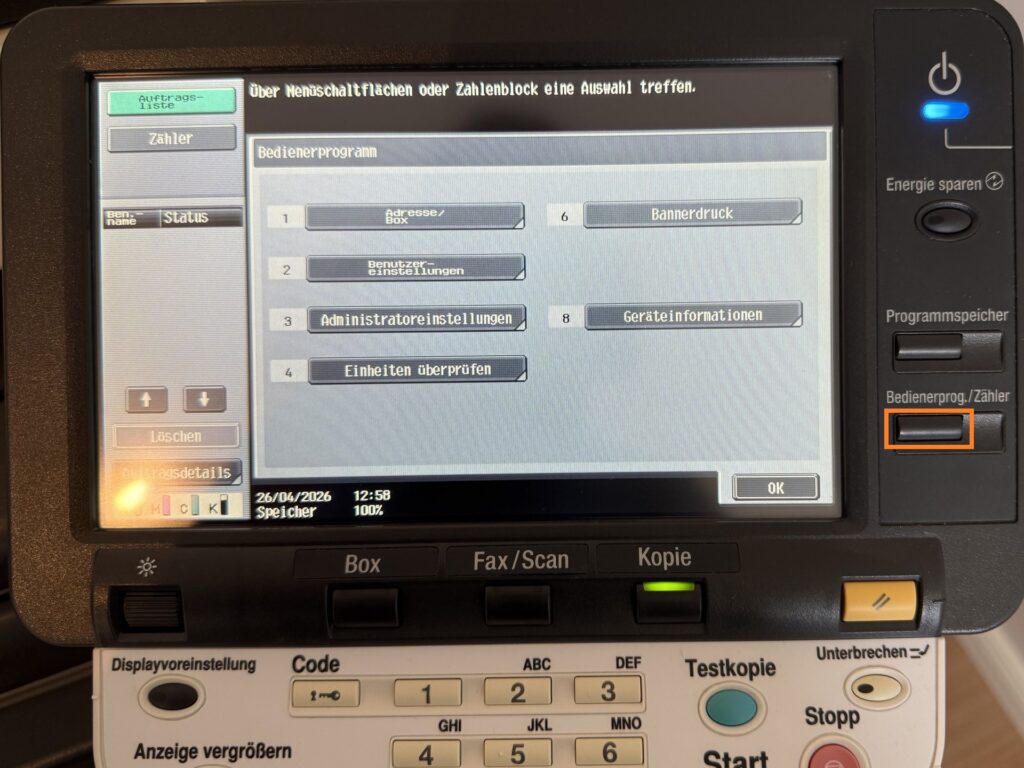

Taste „Bedienerprog./Zähler“ drücken

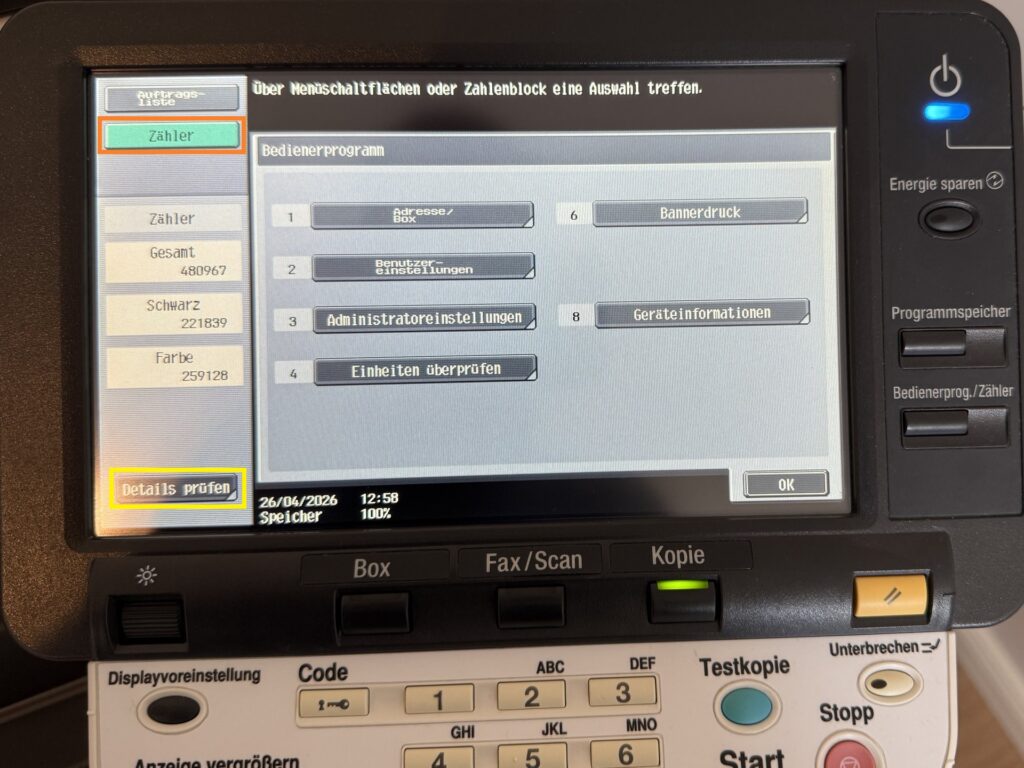

Auf dem Display „Zähler“, dann „Details prüfen“ drücken

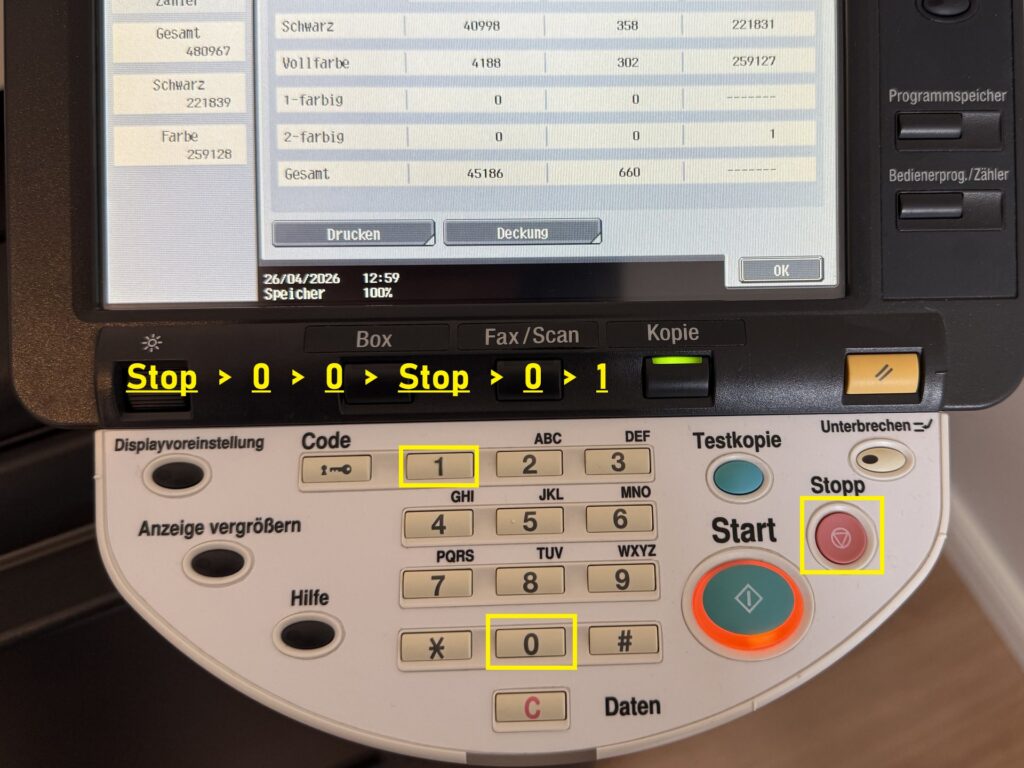

Nacheinander, ohne längere Pause, die folgenden 6 Tasten drücken:
Stop, 0, 0, Stop, 0, 1
Pieptöne während der Eingabe ignorieren.
Color Registration Adjustment starten

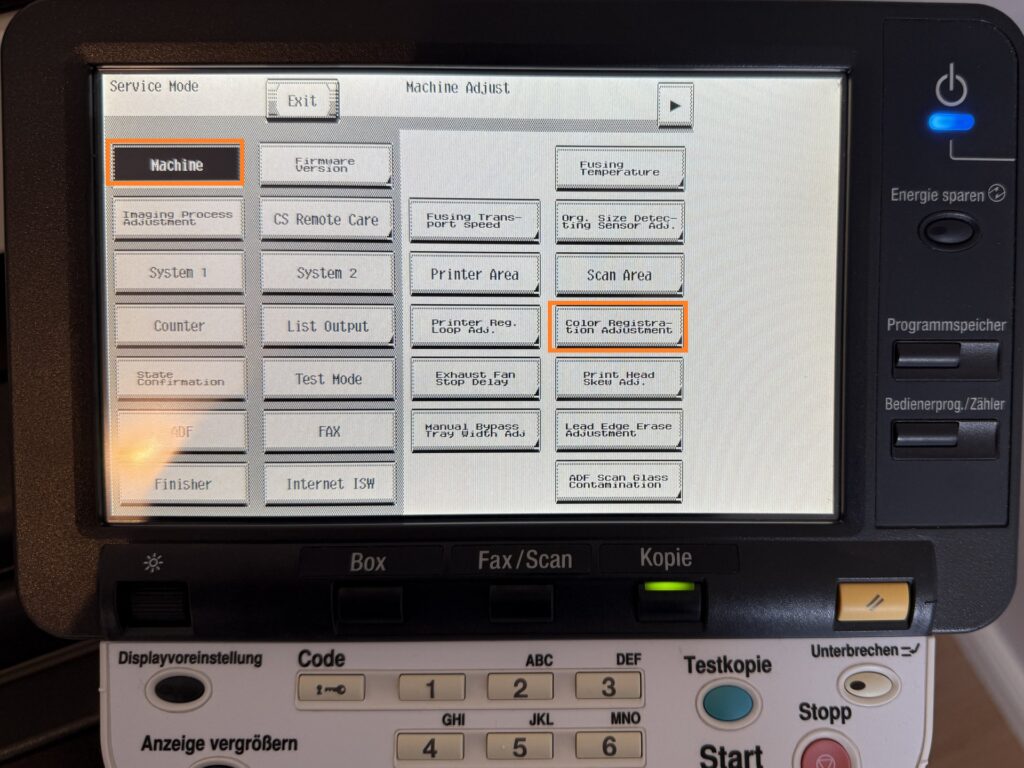

Im Servicemenü zuerst „Machine“, dann „Color Registration Adjustment“ drücken

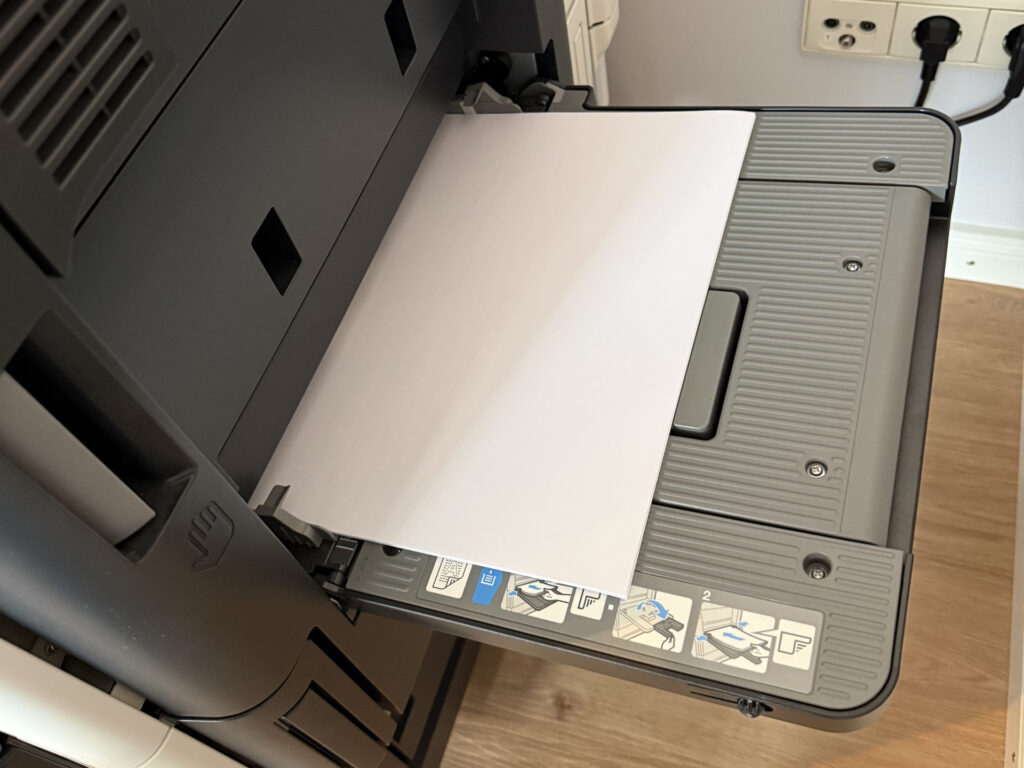

Normales, weißes Papier in den manuellen Einzug einlegen. DIN A4 Papier als Querformat wie im Bild einlegen, alternativ DIN A3 Papier im Hochformat.

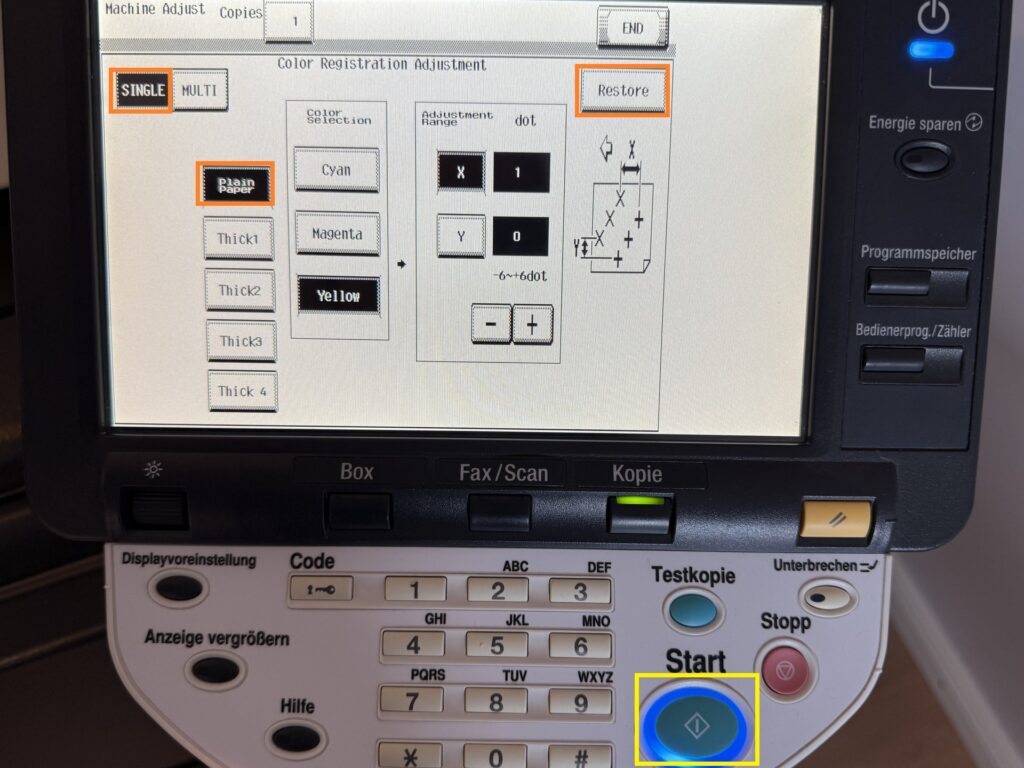

Im Servicemenü oben links „SINGLE“ drücken, Papiertyp bleibt „Plain paper“, dann ggf. alle Farben Cyan, Magenta, Yellow mit „Restore“ auf 0 zurücksetzen.
Mit der „Start“-Taste auf der Tastatur anschließend einen Testdruck auslösen.
Ausdruck bewerten

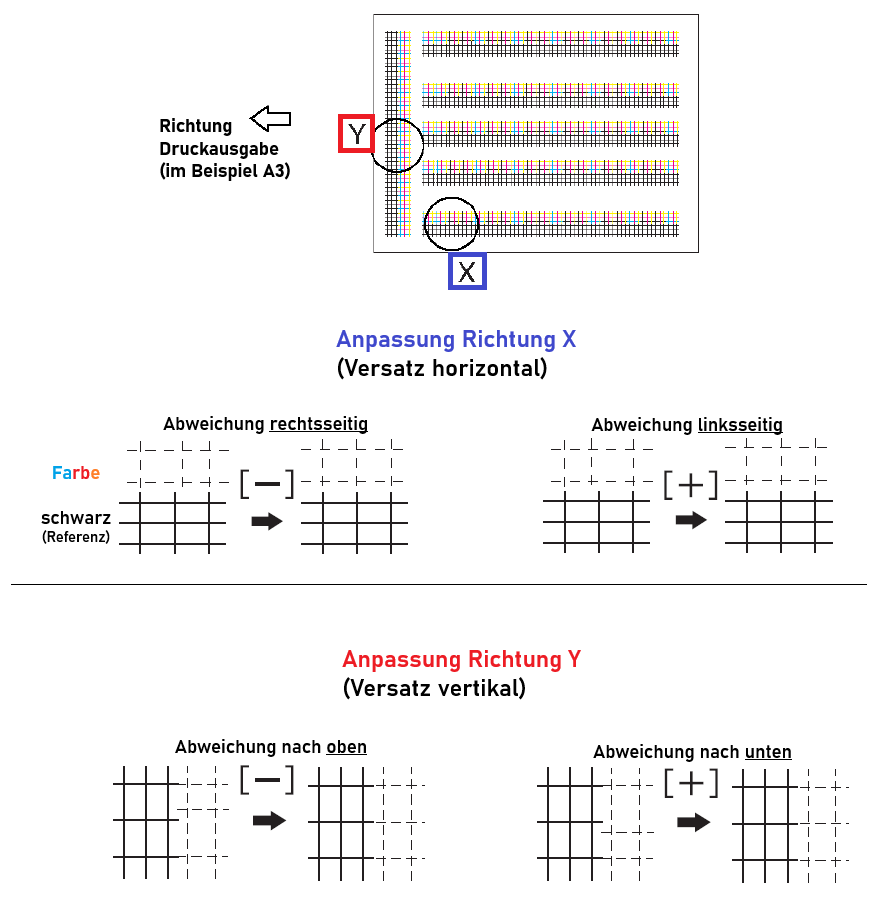

Den Testdruck wie in der Anleitung hinlegen, der einzelne Balken ist für die Bewertung in Y-Richtung und die parallelen 5 Balken für die X-Richtung.
Es soll abgeschätzt werden, wie stark die drei Farben im Vergleich zum schwarzen Raster verschoben sind. Die Abweichung soll als Durchschnitt über den gesamten Testdruck bewertet werden, z. B. nicht nur oben links prüfen, sondern auch in der Mitte und unten und dann einen Durchschnitt bilden.
Falls beispielsweise oben eine minimale Abweichung nach unten sichtbar ist, auf der Unterseite aber eine minimale Abweichung nach oben, muss diese Farbe nicht korrigiert werden.
Beispiel: Minimaler Versatz der Farbe cyan vertikal (Richtung Y)
Die blauen Linien liegen unter dem schwarzen Referenzgitter, also siehe Anleitung oben: Richtung Y -> Abweichung nach unten
Der Anleitung ist zu entnehmen, dass mit der Taste „Plus“ (+) der Versatz korrigiert wird.
Korrekturwerte einstellen

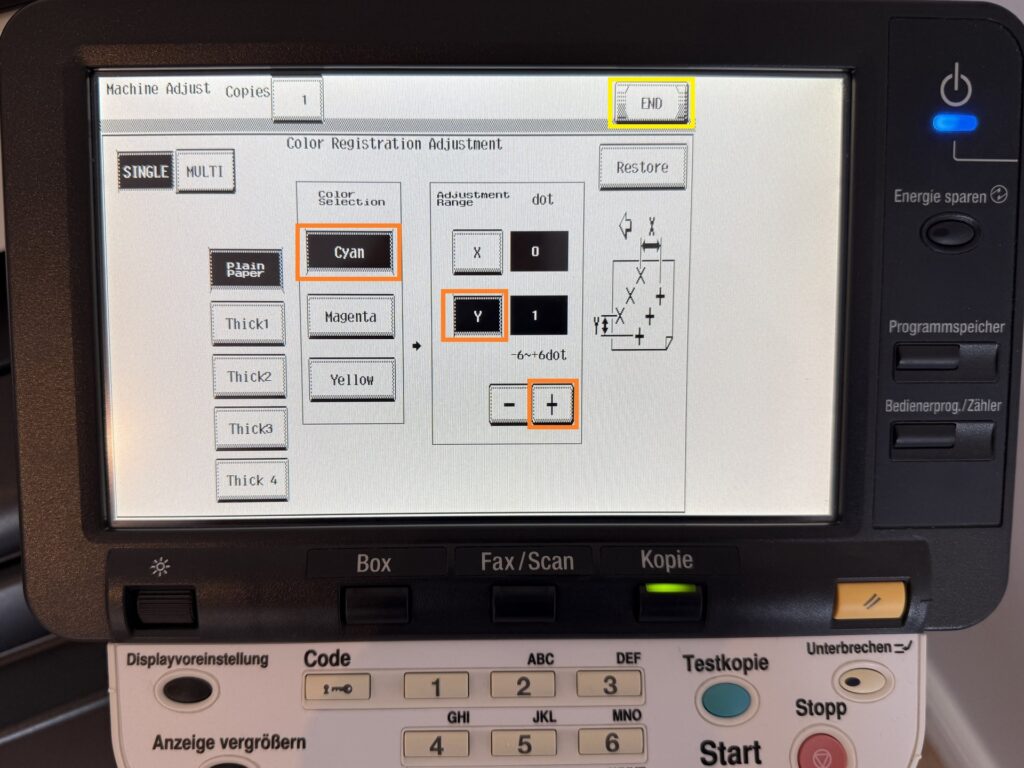

Für obiges Beispiel wird eingestellt:
Cyan -> Y -> +
Als Wert steht nun 1 eingetragen.
Die Werte sind für alle drei Farben, jeweils in X und Y Richtung anhand vom Testdruck zu ermitteln und Korrekturwerte einzustellen. Es sollten eher kleinere Schritte eingerichtet werden (+1 oder +2 bzw. -1 oder -2), dann per „Start“ Knopf ein neuer Testausdruck erstellt werden, diesen mit dem ersten Testdruck vergleichen und ggf. den Korrekturwert weiter erhöhen.

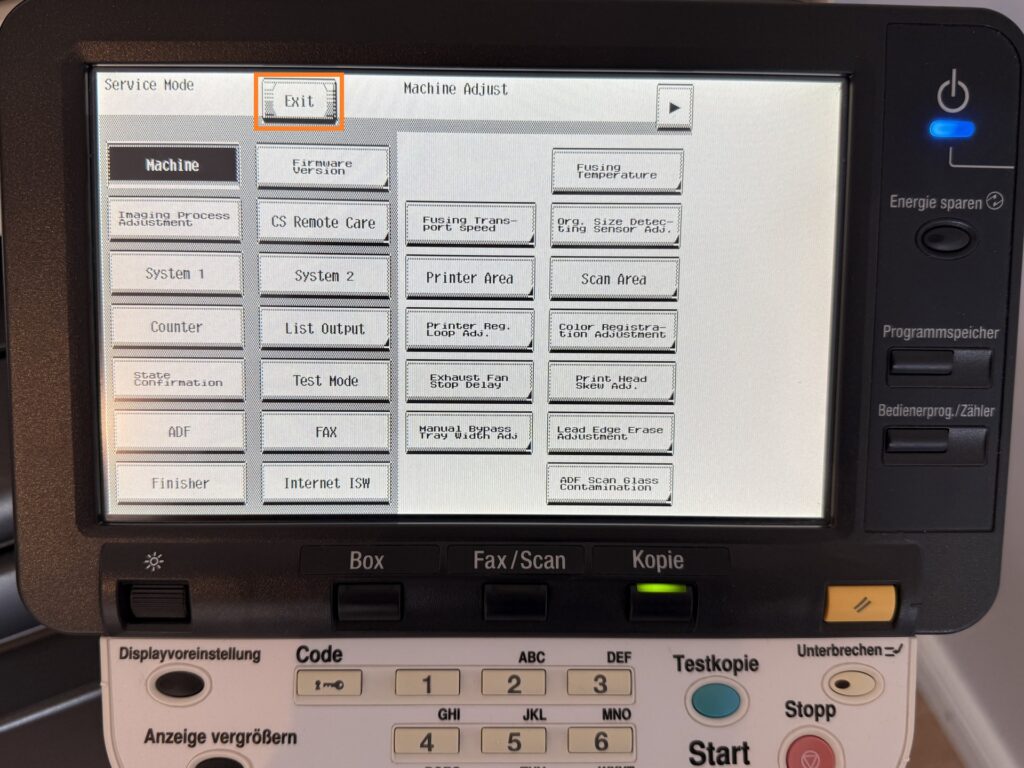

Anschließend auf dem Display mit „END“ und „Exit“ das Servicemenü wieder verlassen.
